Восстановление формы и функций лица у людей с врожденными аномалиями или травмами является ключевым аспектом реконструктивной хирургии и протезирования. Долгое время для имитации внешнего вида и механических свойств человеческой кожи в области дефектных лицевых и ротовых структур использовались синтетические полимеры. Среди них силиконовые эластомеры, в частности полидиметилсилоксан (PDMS), считаются золотым стандартом благодаря своей текстуре, схожей с мягкими тканями, химической инертности и высокой биосовместимости.
Однако использование PDMS сталкивается с серьезной географической проблемой. Большинство высококачественных протезных силиконов производится в Европе или Северной Америке и рассчитано на умеренный климат. Применение этих материалов в тропических регионах, таких как Индия, где температура может достигать 50°C, а ультрафиолетовое (УФ) излучение интенсивно, приводит к их быстрому разрушению. Пациенты часто вынуждены менять протезы каждые шесть месяцев из-за их затвердевания, изменения цвета и склонности к разрывам, что влечет за собой частые и дорогостоящие замены.
Команда ученых из Индийского технологического института (IIT) Дели и Всеиндийского института медицинских наук (AIIMS) Нью-Дели представила новый силикон, отверждаемый при комнатной температуре (RTV), который специально оптимизирован для климатических условий Индии. Для создания этого материала была применена химическая реакция, связывающая молекулы силикона. Новый состав использует платинокатализируемую реакцию присоединения между сшивающими агентами полиметилгидросилоксана с гидридной функциональностью и PDMS с винил-терминацией.
Исследование проводилось с использованием систематического подхода Дизайна Экспериментов, а именно ортогонального массива Тагучи L25, чтобы оценить влияние различных соотношений сшивающих агентов, силикатных наполнителей и УФ-абсорбентов на долговечность и эксплуатационные характеристики материала. Целью команды было найти баланс между требованиями мягкости и прочности путем тонкой настройки химических связей и включения AEROSIL R972 в качестве армирующего наполнителя.
Одним из главных научных прорывов в этой работе стало стабилизирование полимерной матрицы против фотодеградации под воздействием света. Исследователи интегрировали Chimassorb 81, твердый УФ-абсорбер, который функционирует как молекулярный щит против сурового солнечного спектра. Для исключения структурных дефектов применялся процесс однонаправленного вакуумного смешивания. Этот этап необходим, поскольку пузырьки воздуха, захваченные в силиконе, могут выступать концентраторами напряжений, вызывая преждевременный механический отказ и создавая места для накопления влаги.
После тщательного тестирования ученые определили пять оптимальных составов, которые соответствовали механическим свойствам человеческой кожи: они демонстрировали предел прочности на растяжение от 2,8 до 5,5 МПа и предел разрыва от 11,7 до 14,6 Н/мм. Важно отметить, что эти материалы поддерживали твердость по Шору А ниже 40, что является порогом для обеспечения комфорта пациента и реалистичного тактильного ощущения.
Образцы нового материала подвергали естественному атмосферному воздействию в Нью-Дели в течение шести месяцев, охватывая как экстремальную летнюю жару, так и переменчивую влажность сезона муссонов. Контрольный образец, представляющий собой стандартный силикон без специальных добавок, показал резкое увеличение твердости и предела прочности на растяжение до 30%, сопровождающееся заметным пожелтением. Подобные изменения в реальных условиях сделали бы протез уха или носа непригодным с точки зрения эстетики и комфорта. В отличие от этого, недавно разработанные составы продемонстрировали гораздо более стабильный профиль, при этом механические изменения ограничились всего 10–15%.
Биосовместимость остается последним препятствием для любого материала медицинского класса. Исследователи провели испытания in vitro на фибробластах или клетках кожи, чтобы убедиться в безопасности и нетоксичности материала. Примечательно, что оптимизированные силиконовые составы не только способствовали выживанию клеток, но и показали высокую жизнеспособность клеток: один из составов (C7) достиг примерно 200% жизнеспособности по сравнению с контролем через семь дней. Это свидетельствует о нетоксичности материалов и о том, что они обеспечивают поверхность, благоприятную для метаболической активности клеток, что критически важно для протезов, которые должны контактировать с чувствительными или поврежденными тканями лица до двенадцати часов в день.

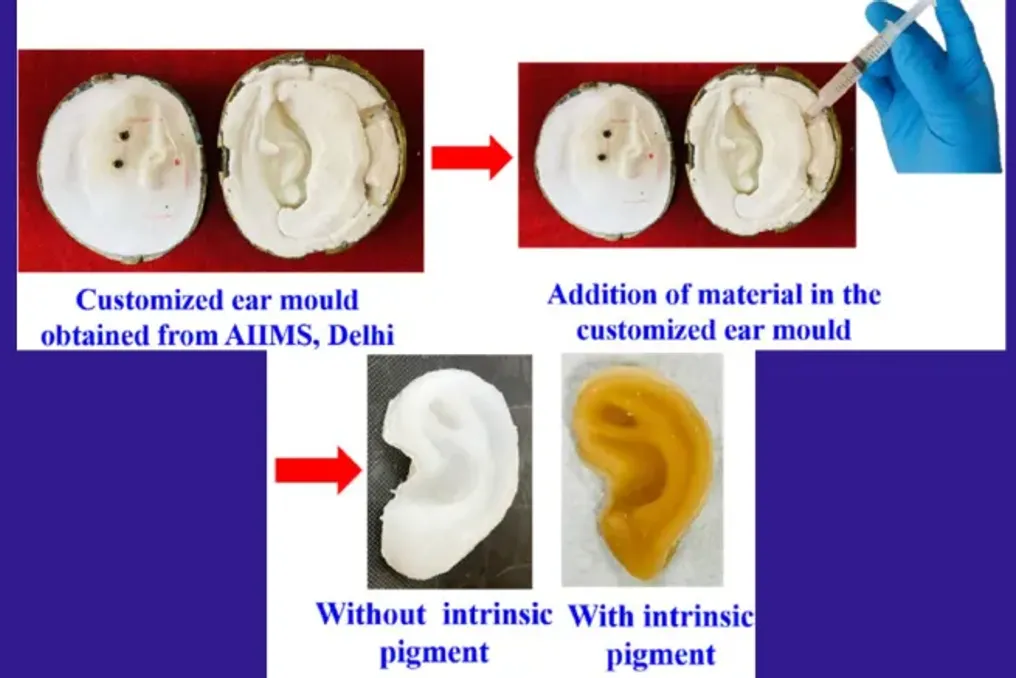

Авторы признают, что для полной гарантии срока службы материала в клинической практике потребуется наблюдение в течение одного-двух лет для всесторонней оценки долговечности. Кроме того, хотя исследование успешно продемонстрировало изготовление протеза уха бежевого цвета с использованием внутренней индивидуальной формы, необходимы дальнейшие изыскания относительно того, как различные эстетические пигменты взаимодействуют с УФ-стабилизаторами с течением времени.
Данное исследование способствует локализации производства высокоэффективных медицинских материалов. Создав силикон, способный выдерживать суровые условия индийского климата, исследователи открыли путь к более долговечным, экономичным и удобным протезам. Для миллионов людей это означает сокращение числа визитов к врачу, снижение финансовых затрат и повышение качества жизни благодаря восстановлению, которое остается функциональным и реалистичным значительно дольше. Эта работа демонстрирует, как инженерия и материаловедение могут быть адаптированы для решения региональных проблем здравоохранения, отходя от универсального подхода к мировой медицине.
